一、蠕動泵原理
??? 又叫恒流泵和軟管泵，蠕動泵的機械原理十分簡單，就是通過對泵管進行交替擠壓和釋放來泵送流體的。就象用兩根手指夾擠一跟充滿液體的軟管一樣，隨著手指的移動，泵管的進口端形成負壓，泵管內的液體隨之流動，泵管出口端就會流出液體。
二、蠕動泵的優點
1）潔清無污染：流體只通過和接觸蠕動泵軟管；
2）恒流、精度高，流量可調節：重復精度高，穩定性能強，流量方便調節；
3）低剪切力：是輸送剪切敏感，侵蝕性強流體的理想工具，主要針對葉輪泵和離心泵而言；
4）密封性好：具有良好的自吸能力，可空轉，可防止回流；
5）維護簡單：只需更換蠕動泵軟管，無閥門和密封件的更換；
6）雙向輸送功能：只要改泵泵轉輪的方向就可以實現反抽和回吸功能；
7）可以耐受較高的溫度：蠕動泵的泵管最高工作溫度可以達到100攝氏度。
三、蠕動泵應用
????廣泛用于化工,制藥,環保,金屬分析,生物純化、,食品飲料,煙氣檢測等領域
四、慧德易蠕動泵驅動器系列介紹
QuikSep RDA系列流量型智能蠕動泵
?????? QuikSep RDA-100/300/600L流量型智能蠕動泵采用彩色液晶和觸摸屏技術，操作界面簡單、直觀、明了、更方便。主要適用于精準流量傳輸控制，用戶可以根據自己的需要直接輸入流量。同時可實現了重復定時定量傳輸的簡易分裝功能，適用于精確計量和定量給料，精度最高可達0.5%。為了減小不必要的蠕動泵噪音，采用了智能溫控技術。在RS485通訊中，采用了MODBUS協議，更易于與其他控制設備如計算機、人機界面、PLC等連接。
QuikSep RDA系列流量型智能蠕動泵功能及特點
* 直接設定流量，流量顯示，轉速分辨率0.1轉/分鐘，流量誤差小于0.5%；
* 具有啟停、正反、全速，調速、狀態記憶（掉電記憶）等功能；兼具流量、定時和灌裝；
* 特有“簡易分裝”功能,實現重復定時定量分裝，省去時間控制器；并可采用外部腳踏開關或時間分配器控制起停，輕松實現簡易分配灌裝功能；
* 具備全速排空、回吸角度設置、流量校正、環境溫度檢測等基本功能；
* 運轉指令：面板操作、腳踏開關、外控（模擬量信號和RS485通訊，支持MODBUS協議）運行三種指令可選；
* 可以安裝不同泵頭，實現不同泵頭與驅動器組合；?
* 蠕動泵專家系統，最大程度上方便用戶的使用；
* 真彩色液晶屏顯示，觸摸屏加按鍵操作；
* 智能溫控功能，最大限度降低蠕動泵噪音；
* 內部結構采用雙層式隔離設計，電路板加噴三防漆工藝，達到防塵防潮效果；
* 超強的抗干擾特性，寬電壓設計，適用于復雜的供電環境；
* 驅動器外殼采用304不銹鋼材質，易清潔，有效防止各種酸堿鹽和有機溶劑的腐蝕；

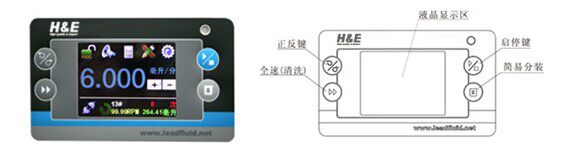

顯示面板及操作按鍵
QuikSep RDA系列流量型智能蠕動泵技術參數
技術參 | QuikSep RDA-100L | QuikSep RDA-300L | QuikSep RDA-600L | |
?顯示方式 | ?真彩色液晶觸摸顯示屏 | |||
流量范圍 | 0.00016-570ml/min | 0.006-1340ml/min | 0.006-2300ml/min | |
流量精度 | ＜0.5% | |||
?轉速范圍 | ?0.1～150.0rpm/min，正反轉可逆分辨率0.1rpm/min | 0.1～350.0rpm/min，正反轉可逆分辨率0.1rpm/min | 0.1～600.0rpm/min，正反轉可逆分辨率0.1rpm/min | |
?調速方式 | ?觸摸屏操作,直接設定流量 | |||
外控接口 | 外控輸入電平5V、12V（標配），24V（選配） 外控模擬量0-5V（標配），0-10V,4-20mA（選配） | |||
外控數字通訊接口 | ?RS485通訊，采用MODBUS通用協議 | |||
?外形尺寸 | ?長255×寬181×高198(mm)? | |||
?工作環境 | ?0-40℃，相對濕度小于80% | |||
?電源電壓 | ?Ac220V50/60Hz(Ac110V50/60Hz選配） | |||
功率 | 30W | 40W | 50W | |
?最大壓力 | ≤0.2Mpa，短時可達0.27MP（軟管出口背壓） | |||
?防護等級 | ?IP31 | |||
QuikSep RDB系列調速型蠕動泵簡介
????? QuikSep RDB-100/300/600S系列調速型蠕動泵4位LED數碼管顯示轉速和工作模式；具有正反，啟停，全速（清洗），調速等基本功能外，另外還可通過“簡易分裝鍵”實現定時定量輸送液體的功能。在RS485通訊中，采用了MODBUS協議，更易于與其他控制設備如計算機，人機界面，PLC等連接。
QuikSep RDB系列調速型蠕動泵功能及特點
* 具有啟停、正反、全速，調速、狀態記憶（掉電記憶）等功能；
* 簡易分裝控制，實現重復傳輸定量液體的功能；
* 可實現外部腳踏開關控制起停或時間分配器控制起停，實現簡易分配灌裝功能；
* 轉速分辨率在0.1-100轉/分鐘時為0.1轉，100-600轉/分鐘時為1轉；
*? 4位LED數碼管顯示轉速和工作模式，面膜按鍵操作；
* 大扭矩輸出，可以安裝不同泵頭，實現不同泵頭于驅動器組合；?
* 內部結構采用雙層式隔離設計，電路板加噴三防漆工藝，達到防塵防潮效果；
* 超強的抗干擾特性，寬電壓設計，適用于復雜的供電環境；
* 驅動器外殼采用304不銹鋼材質，易清潔，有效防止各種酸堿鹽和有機溶劑的腐蝕；
* 外控高低電平控制啟停，正反，簡易分裝，光耦隔離；外控模擬量調節轉速；
*? RS485通訊，支持MODBUS協議，方便與各種控制設備連接；

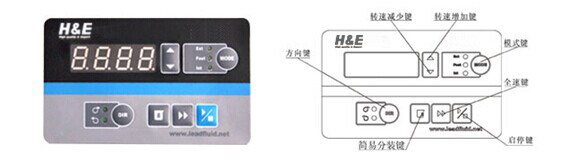

顯示面板及操作按鍵
QuikSep RDB系列調速型蠕動泵技術參數
技術參 | QuikSep RDB-100S | QuikSep RDB-300S | QuikSep RDB-600S | |
?顯示方式 | 4位LED數碼管 | |||
流量范圍 | 0.00016-570ml/min | 0.006-1340ml/min | 0.006-2300ml/min | |
流量誤差 | ＜0.5% | |||
?轉速范圍 | ?0.150.0rpm/min，正反轉可逆 | 350.0rpm/min，正反轉可逆 | 600.0rpm/min，正反轉可逆 | |
轉速分辨率 | 0.1-100轉/分鐘時為0.1轉，100-600轉/分鐘時為1轉 | |||
?調速方式 | 設定轉速 | |||
外控接口 | 外控輸入電平5V、12V（標配），24V（選配） 外控模擬量0-5V（標配），0-10V,4-20mA（選配） | |||
外控數字通訊接口 | ?RS485通訊，采用MODBUS通用協議 | |||
?外形尺寸 | ?長223×寬150×高195(mm)? | |||
?工作環境 | ?0-40℃，相對濕度小于80% | |||
?電源電壓 | ?Ac220V50/60Hz(Ac110V50/60Hz選配） | |||
功率 | 40W | 50W | 60W | |
?最大壓力 | ≤0.2Mpa，短時可達0.27MP（軟管出口背壓） | |||
?防護等級 | ?IP31 | |||
五、慧德易蠕動泵泵頭介紹
?????? QuikSep YZ15和YZ25系列泵頭適用多種規格軟管；更換軟管簡單快捷，結構緊湊合理，可實現多個泵頭串聯使用； PPS材質泵殼耐有機溶劑和其他腐蝕性液體，堅固耐用。
慧德易蠕動泵泵頭技術參數
泵頭 | QuikSep YZ15 | QuikSep YZ25 |
參考流量 | 0.006～2300毫升/分鐘 | 0.006～1700毫升/分鐘 |
適用軟管 | 13#? 14#? 19# 16#?25# 17# 18# | 15# 24# |
泵殼材料 | PPS | |
滾軸材料 | 304不銹鋼 | |
滾輪數 | 3 | |
間隙調整 | 固定 | |
顏色 | 黑色 白色 | |
工作溫度 | 可在200℃下長期使用 | |
化學相容性 | 抗酸堿，耐有機溶劑 | |
泵頭管
1、簡介：QuikSep系列蠕動泵標準配置軟管采用進口硅橡膠原材料，白金硫化生產工藝。具有無毒、生理惰性、耐紫外線、?耐臭氧、耐高低溫、透明度高、回彈力強，耐壓縮永久變形等優點，是特別適用于蠕動泵的理想管材，可廣泛應用于GMP制藥、生物工程、分子生物學、精細化工、環保、食品加工等多種領域的科研和生產。
2、特 性：優異的耐候性和耐熱老化性；采用進口優質膠料制成；物理機械性能優良；耐酸堿性和耐溶劑性稍差。
3、?優 點：撕裂強度；透明性高；優良的生理惰性和生物惰性；能耐4-8bar的水壓。
4、軟管的規格和對應尺寸：以內徑、壁厚為主要參數，不同廠家有不同的表示方式
管號 | 13# | 14# | 19# | 16# | 25# | 17# | 18# | 15# | 24# | 35# | 36# | |
軟管界面（1:1） | ? ? | ? ? | ? ? | ? ? | ? ? | ? ? | ? ? | ? | ? | ? | ? | |
壁厚（mm） | 1.6 | 2.5 | ||||||||||
內徑（mm） | 0.8 | 1.6 | 2.4 | 3.1 | 4.8 | 6.4 | 7.9 | 4.8 | 6.4 | 7.9 | 9.6 | |
軟管承壓（Mpa） | 連續 | 0.17 | 0.14 | 0.1 | 0.07 | |||||||
